Remplacer la Livebox d’Orange par un routeur sous Linux

Vincent Bernat

Il y a quelques mois, je suis rentré en France et j’ai opté pour Orange en tant que FAI avec un forfait combinant Internet et abonnement mobile. En Suisse, j’utilisais mon propre routeur à la place du boîtier fourni par Swisscom. Bien qu’il existe une documentation abondante pour remplacer la Livebox fournie par Orange, les instructions autour d’un routeur Linux sont souvent peu élégantes. J’expose ici ma propre variation. Je ne suis intéressé que par un accès IPv4/IPv6 : pas de téléphone, pas de télé.

Matériel#

Orange utilise GPON pour son déploiement FTTH. Par conséquent, un ONT est nécessaire pour encapsuler et décapsuler les trames Ethernet en trames GPON. Deux formats sont disponibles. Il peut s’agir d’un petit boîtier Huawei HG8010H servant également de convertisseur vers Ethernet 1000BASE-T :

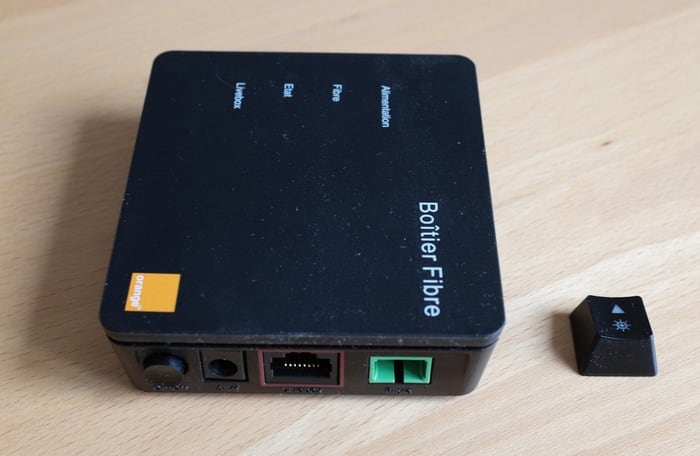

Huawei ONT rebranded as Orange
Le Huawei HG8010H fait office d'ONT et de convertisseur fibre/cuivre

Avec une Livebox récente, Orange opte généralement pour un SFP à brancher dans la Livebox. Pour une raison inconnue, j’ai obtenu l’ONT sous forme de boîtier au lieu de la version SFP. Comme j’ai un Netgear GS110TP avec deux ports SFP, j’ai aussi acheté un SFP GPON FGS202 sur eBay. C’est le même modèle qu’Orange inclus avec sa Livebox 4. Cependant, je n’ai pas eu le temps de le tester1.

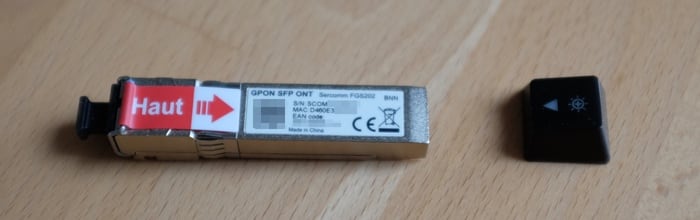

Sercomm SFP ONT
Le GPON SFP ONT Sercomm FGS202

Configuration IPv4#

Internet est disponible via le VLAN 832 et paramétré avec DHCPv4. La première étape consiste à configurer le client DHCP pour envoyer quelques informations supplémentaires, dont la chaîne d’authentification RFC 3118 : elle est construite à partir de l’identifiant de connexion alphanumérique préfixé par fti/ et envoyé par courrier postal. Le fichier /etc/dhcp/dhclient.conf ressemble à ceci :

option rfc3118-authentication code 90 = string;
interface "internet" {
  timeout 60;
  retry 1;
  select-timeout 0;
  send vendor-class-identifier "sagem";
  send user-class "+FSVDSL_livebox.Internet.softathome.Livebox4";
  # L'identifiant fti/xxxxxx est converti en hexadécimal avec :
  #  echo -n 123456 | od -A n -t x1
  send rfc3118-authentication 00:00:00:00:00:00:00:00:00:00:00:1a:09:00:00:05:58:01:03:41:01:0d:66:74:69:2f:xx:xx:xx:xx:xx:xx:xx;
  request subnet-mask, routers,
          domain-name-servers, domain-name,
          broadcast-address,
          dhcp-lease-time, dhcp-renewal-time, dhcp-rebinding-time,
          rfc3118-authentication;
}

Orange requiert que certains paquets de contrôle, notamment DHCP, soient marqués avec 802.1p PCP 6. Il s’agit d’un champ de 3 bits à côté du numéro de VLAN dans la trame Ethernet. Par défaut, Linux laisse ce champ vide. Avec ip link, nous pouvons traduire le skb->priority interne de Linux en un PCP. Sur Debian, voici comment déclarer l’interface VLAN2 :

auto internet
iface internet inet dhcp
  pre-up    ip link add link eno1 name internet type vlan id 832 egress-qos-map 0:0 6:6
  pre-up    /etc/firewall/run
  post-down ip link del internet

La dernière étape consiste à ajouter le code approprié dans /etc/firewall/run pour s’assurer que les paquets DHCP, ARP, IGMP et ICMP ont une priorité interne de 6. la cible CLASSIFY de Netfilter serait la solution la plus simple. Cependant, le client DHCP ISC utilise des chaussettes de bas niveau et les paquets qu’il envoie ne passent pas par Netfilter. Une solution propre est d’utiliser tc pour modifier les paquets juste avant de les confier à la carte réseau. L’action skbedit permet de changer la priorité associée à un paquet :

# We need a qdisc to set filters
tc qdisc replace dev internet root handle 1: prio
tc filter del dev internet

# DHCP (raw sockets, do not specify "protocol ip")
tc filter add dev internet parent 1: prio 1 u32 \
     match ip protocol 17 ff \
     match ip dport 67 ffff \
     action skbedit priority 0:6
# ARP
tc filter add dev internet parent 1: prio 2 protocol 0x806 u32 \
     match u32 0 0 \
     action skbedit priority 0:6
# IGMP
tc filter add dev internet parent 1: prio 3 protocol ip u32 \
     match ip protocol 2 ff \
     action skbedit priority 0:6
# ICMP
tc filter add dev internet parent 1: prio 4 protocol ip u32 \
     match ip protocol 1 ff \
     action skbedit priority 0:6

Avec cette configuration en place, ifup internet devrait retourner une connexion IPv4 fonctionnelle.

Configuration IPv6#

IPv6 est également disponible sur le même VLAN. L’autoconfiguration via SLAAC doit être utilisée pour obtenir une route par défaut, mais pas l’adresse IP. Au lieu de cela, Orange fournit un préfixe /56 via une « délégation de préfixes » DHCPv6.

La configuration DHCP est finalisée pour envoyer les équivalents DHCPv6 de la configuration DHCPv4 :

# […]
option dhcp6.auth code 11 = string;
option dhcp6.userclass code 15 = string;
option dhcp6.vendorclass code 16 = string;
interface "internet" {
  timeout 60;
  retry 1;
  select-timeout 0;
  # […]
  send dhcp6.vendorclass 00:00:04:0e:00:05:73:61:67:65:6d;
  send dhcp6.userclass 00:2b:46:53:56:44:53:4c:5f:6c:69:76:65:62:6f:78:2e:49:6e:74:65:72:6e:65:74:2e:73:6f:66:74:61:74:68:6f:6d:65:2e:6c:69:76:65:62:6f:78:34;
  send dhcp6.auth 00:00:00:00:00:00:00:00:00:00:00:1a:09:00:00:05:58:01:03:41:01:0d:66:74:69:2f:xx:xx:xx:xx:xx:xx:xx;
  also request dhcp6.auth, dhcp6.vendorclass, dhcp6.userclass;
}

Le script de configuration du pare-feu est modifié pour classifier les paquets DHCPv6 et ICMPv6 avec une priorité 6 :

# DHCPv6
tc filter add dev internet parent 1: prio 5 protocol ipv6 u32 \
     match ip6 protocol 17 ff \
     match ip6 dport 547 ffff \
     action skbedit priority 0:6
# ICMPv6
tc filter add dev internet parent 1: prio 6 protocol ipv6 u32 \
     match ip6 protocol 58 ff \
     action skbedit priority 0:6

La définition de l’interface internet est complétée pour invoquer le client DHCPv6 :

auto internet
iface internet inet dhcp
  pre-up    ip link add link eno1 name internet type vlan id 832 egress-qos-map 0:0 6:6
  pre-up    /etc/firewall/run
  post-down ip link del internet
  post-up   /lib/ifupdown/wait-for-ll6.sh && \
            dhclient -6 -P -pf /run/dhclient6.$IFACE.pid \
                           -lf /var/lib/dhcp/dhclient6.$IFACE.leases \
                           -df /var/lib/dhcp/dhclient.$IFACE.leases \
                           $IFACE
  post-down dhclient -6 -r -pf /run/dhclient6.$IFACE.pid dhclient \
                           -lf /var/lib/dhcp/dhclient6.$IFACE.leases \
                           -df /var/lib/dhcp/dhclient.$IFACE.leases \
                           $IFACE || true

Le script /lib/ifupdown/wait-for-ll6.sh attend que l’interface soit fonctionnelle avant de continuer. L’option -P pour le client DHCPv6 permet d’activer la délégation de préfixe et de désactiver l’obtention d’une adresse classique.

Ce n’est pas fini : le client DHCPv6 va recevoir un préfixe /56 mais rien n’est configuré pour en faire usage. Un script à placer dans /etc/dhcp/dhclient-exit-hooks.d est nécessaire pour distribuer ce préfixe. Voici une version simplifiée et non testée de ce script :

#!/bin/sh
IA_PD_IFACES="lan-trusted lan-guest lan-games"

case $reason in
  BOUND6|EXPIRE6|REBIND6|REBOOT6|RENEW6)
    offset=0
    for iface in $IA_PD_IFACES; do
      # Remove old /64 prefix if there is a change
      [ -n "$old_ip6_prefix" ] && \
        [ "$old_ip6_prefix" != "$new_ip6_prefix" ] && \
        ip -6 addr flush dev $iface scope global
      # Compute and add new /64 prefix
      [ -n "$new_ip6_prefix" ] && {
        offset=$((offset + 1))
        address=$(sipcalc --v6split=64 --split-verbose "$new_ip6_prefix" \
                   | grep '^Compressed' \
                   | awk "(NR == $offset)"' { print $NF }')1/64
        ! ip -6 addr show dev $iface | grep -qwF $address || \
          ip -6 addr add $address dev $iface
    done
esac

En haut du script, la valeur de IA_PD_IFACES représente la liste des interfaces internes. À partir du /56 fourni dans la variable $new_ip6_prefix, le script assignera un /64 à chacun d’entre eux (ainsi que la première adresse). Par exemple, si on nous attribue 2001:db8:f:b00::/56, on obtient :

$ ip -brief -6 a show scope global
lan-trusted@eno1  UP  2001:db8:f:b00::1/64
lan-guest@eno1    UP  2001:db8:f:b01::1/64
lan-games@eno1    UP  2001:db8:f:b02::1/64

J’utilise dnsmasq pour annoncer la présence d’un routeur IPv6 aux hôtes de chacun des réseaux internes. Cela se configure via la directive dhcp-range :

dhcp-range=::,constructor:lan-trusted,ra-names
dhcp-range=::,constructor:lan-guest,ra-names
dhcp-range=::,constructor:lan-games,ra-names

Ce script configure également la route par défaut pour l’interface internet en demandant au noyau d’accepter explicitement les annonces du routeur distant et en envoyant un paquet de découverte à l’aide de rdisc6:

case $old_ip6_prefix,$new_ip6_prefix in
  *,)
    # No IPv6 prefix delegation, remove old route
    sysctl -qw net/ipv6/conf/$interface/accept_ra=0
    ip -6 route del default proto ra || true
    ;;
  *)
    # Otherwise, get a default route
    sysctl -qw net/ipv6/conf/$interface/accept_ra=2
    rdisc6 $interface
    ;;
esac

Jetez un œil au script complet plutôt que de recopier la version raccourcie ci-dessus ! Si après un ifdown internet && ifup internet, vous n’obtenez pas le préfixe /56, il peut être nécessaire de redémarrer l’ONT pour résilier un éventuel ancien bail DHCP.


  1. Le SFP est correctement reconnu par le switch. Il est également indiqué comme compatible par d’autres utilisateurs. Comme Orange utilise le numéro de série comme identifiant, la prochaine étape est d’appeler le service client Orange, de prétendre que j’ai obtenu un échange et de fournir le nouveau numéro de série. ↩︎

  2. Il n’est pas nécessaire d’avoir le numéro VLAN dans le nom de l’interface. Je le laisse généralement de côté car cela n’aide pas à décrire l’interface. Le numéro de VLAN peut toujours être obtenu avec ip -d link show↩︎
