Sécuriser BGP sur le serveur avec la validation de l’origine

Vincent Bernat

Une conception moderne pour un réseau de datacentre est le BGP sur le serveur : chaque serveur embarque un démon BGP pour annoncer les IP qu’il gère et reçoit les routes pour contacter ses collègues. Comparé à une conception L2, il est très évolutif, résilient, multi-constructeur et sûr à utiliser1. Jetez un coup d’œil sur l’article « Routage L3 jusqu’à l’hyperviseur avec BGP » pour un exemple de mise en œuvre.

Réseau de type Clos avec deux routeurs de collecte, six routeurs de
distribution et neuf serveurs physiques. Tous les liens ont une
session BGP établie entre leurs extrémités. Certains serveurs ont une
bulle indiquant le préfixe IP qu'ils désirent
s'approprier.
BGP sur le serveur dans un réseau de type Clos. Une session BGP est établie sur chaque lien et chaque serveur annonce ses propres préfixes IP.

Bien que le routage sur le serveur élimine les problèmes de sécurité liés aux réseaux Ethernet, un hôte peut annoncer n’importe quel préfixe IP. Dans l’image ci-dessus, deux d’entre eux annoncent 2001:db8:cc::/64. Il peut s’agir d’une utilisation légitime (pour un service distribué) ou d’un détournement de préfixe. BGP propose plusieurs solutions pour améliorer cet aspect et l’une d’entre elles est d’exploiter les fonctionnalités autour de la RPKI.

Courte introduction à la RPKI⚓︎

Sur Internet, BGP repose essentiellement sur la confiance. Cela contribue à divers incidents dus à des erreurs humaines, comme celui qui a affecté Cloudflare il y a quelques mois, ou à des attaques malveillantes, comme lors du détournement du DNS d’Amazon pour voler des portefeuilles de cryptomonnaies. La RFC 7454 explique les bonnes pratiques pour éviter de tels problèmes.

Les adresses IP sont attribuées par cinq registres régionaux (RIR). Chacun d’eux tient à jour une base de données des ressources Internet, notamment les adresses IP et les numéros d’AS associés. Ces bases de données ne sont pas totalement fiables, mais elles sont largement utilisées pour construire des listes de contrôle d’accès afin de vérifier les annonces d’un partenaire. Voici un exemple généré à l’aide de bgpq3 pour une liaison avec Apple2 :

$ bgpq3 -l v6-IMPORT-APPLE -6 -R 48 -m 48 -A -J -E AS-APPLE
policy-options {
 policy-statement v6-IMPORT-APPLE {
replace:
  from {
    route-filter 2403:300::/32 upto /48;
    route-filter 2620:0:1b00::/47 prefix-length-range /48-/48;
    route-filter 2620:0:1b02::/48 exact;
    route-filter 2620:0:1b04::/47 prefix-length-range /48-/48;
    route-filter 2620:149::/32 upto /48;
    route-filter 2a01:b740::/32 upto /48;
    route-filter 2a01:b747::/32 upto /48;
  }
 }
}

La RPKI (RFC 6480) ajoute une couche de cryptographie à clé publique pour signer l’autorisation d’un AS à annoncer un préfixe IP. Cet enregistrement est une « autorisation d’origine de route » (ROA). Vous pouvez parcourir les bases de données de ces « ROA » par l’intermédiaire de l’instance « RPKI Validator » du RIPE :

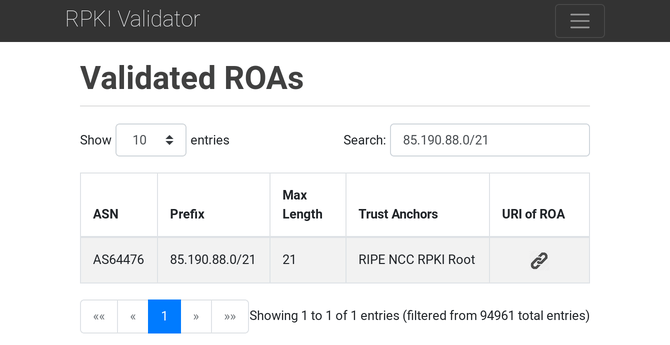

Capture d'écran d'une instance de RPKI Validator montrant la
validité de 85.190.88.0/21 pour l'AS 64476
RPKI validator montre une « ROA » pour 85.190.88.0/21

Les démons BGP n’ont pas besoin de télécharger ces bases de données ou de vérifier les signatures pour valider des préfixes reçus: ils délèguent ces tâches à un validateur RPKI local implémentant le protocole « RPKI-to-Router Protocol » (RTR, RFC 6810).

Pour plus de détails sur la RPKI, jetez un œil sur l’article « RPKI and BGP: our path to securing Internet Routing » ou encore sur les articles de Stéphane Bortzmeyer sur les RFC 6480, 6481 et 6810.

Utiliser la validation de l’origine dans un réseau interne⚓︎

Bien qu’il soit possible de configurer notre propre RPKI pour une utilisation en réseau interne, nous pouvons prendre un raccourci et utiliser un validateur, comme GoRTR, qui implémente RTR en acceptant une autre source de vérité. À titre d’exemple, utilisons la topologie suivante :

Réseau de type Clos avec deux routeurs de collecte, six routeurs de
distribution et neuf serveurs physiques. Tous les liens ont une
session BGP établie entre leurs extrémités. Trois des serveurs
physiques sont en fait des validateurs et des sessions RTR sont
établies entre ceux-ci les routeurs
d'accès.
BGP sur le serveur avec validation des préfixes via RTR. Chaque serveur a son propre numéro d'AS. Les routeurs d'accès établissent des sessions RTR avec les validateurs.

Un applicatif maintient une correspondance entre les numéros d’AS privés et les préfixes autorisés3 :

Numéro d’AS Préfixes autorisés
AS 65005 2001:db8:aa::/64
AS 65006 2001:db8:bb::/64,
2001:db8:11::/64
AS 65007 2001:db8:cc::/64
AS 65008 2001:db8:dd::/64
AS 65009 2001:db8:ee::/64,
2001:db8:11::/64
AS 65010 2001:db8:ff::/64

A partir de cette table, nous construisons un fichier JSON pour GoRTR, en supposant que chaque serveur peut annoncer des préfixes plus longs (comme 2001:db8:aa::­42:d9ff:­fefc:287a/128 pour l’AS 65005) :

{
  "roas": [
    {
      "prefix": "2001:db8:aa::/64",
      "maxLength": 128,
      "asn": "AS65005"
    }, {
      "…": "…"
    }, {
      "prefix": "2001:db8:ff::/64",
      "maxLength": 128,
      "asn": "AS65010"
    }, {
      "prefix": "2001:db8:11::/64",
      "maxLength": 128,
      "asn": "AS65006"
    }, {
      "prefix": "2001:db8:11::/64",
      "maxLength": 128,
      "asn": "AS65009"
    }
  ]
}

Le fichier est déployé sur tous les validateurs et servi par un serveur web. GoRTR est configuré pour le récupérer et le mettre à jour toutes les 10 minutes :

$ gortr -refresh=600 \
        -verify=false -checktime=false \
        -cache=http://127.0.0.1/rpki.json
INFO[0000] New update (7 uniques, 8 total prefixes). 0 bytes. Updating sha256 hash  -> 68a1d3b52db8d654bd8263788319f08e3f5384ae54064a7034e9dbaee236ce96
INFO[0000] Updated added, new serial 1

L’intervalle entre deux mises à jour pourrait être réduit mais GoRTR peut aussi être notifié d’un changement en utilisant le signal SIGHUP. Les clients sont immédiatement avisés du changement.

L’étape suivante consiste à configurer les routeurs d’accès pour valider les préfixes reçus en utilisant les validateurs. La plupart des constructeurs sont compatibles avec RTR :

Platform Sur TCP? Sur SSH?
Juniper JunOS ✔️
Cisco IOS XR ✔️ ✔️
Cisco IOS XE ✔️
Cisco IOS ✔️
Arista EOS
BIRD ✔️ ✔️
FRR ✔️ ✔️
GoBGP ✔️

Configuration pour JunOS⚓︎

JunOS n’est compatible qu’avec les connextions TCP en clair. La première étape consiste à configurer les serveurs de validation :

routing-options {
    validation {
        group RPKI {
            session validator1 {
                hold-time 60;         # la session est morte après 1 minute
                record-lifetime 3600; # le cache est gardé pendant 1 heure
                refresh-time 30;      # le cache est mis à jour toutes les 30 secondes
                port 8282;
            }
            session validator2 { /* OMITTED */ }
            session validator3 { /* OMITTED */ }
        }
    }
}

Par défaut, au maximum deux sessions sont établies au hasard en même temps. C’est un bon moyen de les équilibrer entre les validateurs tout en conservant une bonne disponibilité. La deuxième étape consiste à définir la politique de validation des routes :

policy-options {
    policy-statement ACCEPT-VALID {
        term valid {
            from {
                protocol bgp;
                validation-database valid;
            }
            then {
                validation-state valid;
                accept;
            }
        }
        term invalid {
            from {
                protocol bgp;
                validation-database invalid;
            }
            then {
                validation-state invalid;
                reject;
            }
        }
    }
    policy-statement REJECT-ALL {
        then reject;
    }
}

La politique ACCEPT-VALID transforme l’état de validation d’un préfixe de unknown à valid si la base de données ROA indique qu’il est valide. Il accepte également la route. Si le préfixe n’est pas valide, il est marqué comme tel et rejeté. Nous avons également préparé une politique REJECT-ALL pour refuser tout le reste, notamment les préfixes inconnus.

Un ROA ne certifie que l’origine d’un préfixe. Un acteur malveillant peut donc ajouter le numéro d’AS attendu en fin du chemin d’AS pour contourner la validation. Par exemple, l’AS 65007 pourrait annoncer 2001:db8:dd::/64, un préfixe attribué à l’AS 65006, en indiquant le chemin 65007 65006. Pour éviter cela, nous définissons une politique supplémentaire pour rejeter les chemins d’AS ayant plus d’un ASN4 :

policy-options {
    as-path EXACTLY-ONE-ASN "^.$";
    policy-statement ONLY-DIRECTLY-CONNECTED {
        term exactly-one-asn {
            from {
                protocol bgp;
                as-path EXACTLY-ONE-ASN;
            }
            then next policy;
        }
        then reject;
    }
}

La dernière étape est de configurer les sessions BGP :

protocols {
    bgp {
        group HOSTS {
            local-as 65100;
            type external;
            # export [ … ];
            import [ ONLY-DIRECTLY-CONNECTED ACCEPT-VALID REJECT-ALL ];
            enforce-first-as;
            neighbor 2001:db8:42::a10 {
                peer-as 65005;
            }
            neighbor 2001:db8:42::a12 {
                peer-as 65006;
            }
            neighbor 2001:db8:42::a14 {
                peer-as 65007;
            }
        }
    }
}

La politique pour l’import rejette tout chemin d’AS plus long qu’un AS, accepte les préfixes validés et rejette tout le reste. La directive enforce-first-as est très importante : elle garantit que le premier (et, ici, le seul) AS dans le chemin correspond à l’AS du serveur. Sans cela, un hôte malveillant pourrait injecter un préfixe en utilisant un AS différent du sien, ce qui irait à l’encontre de notre objectif5.

Vérifions l’état des sessions RTR et la base de données :

> show validation session
Session                                  State   Flaps     Uptime #IPv4/IPv6 records
2001:db8:4242::10                        Up          0   00:16:09 0/9
2001:db8:4242::11                        Up          0   00:16:07 0/9
2001:db8:4242::12                        Connect     0            0/0

> show validation database
RV database for instance master

Prefix                 Origin-AS Session                                 State   Mismatch
2001:db8:11::/64-128       65006 2001:db8:4242::10                       valid
2001:db8:11::/64-128       65006 2001:db8:4242::11                       valid
2001:db8:11::/64-128       65009 2001:db8:4242::10                       valid
2001:db8:11::/64-128       65009 2001:db8:4242::11                       valid
2001:db8:aa::/64-128       65005 2001:db8:4242::10                       valid
2001:db8:aa::/64-128       65005 2001:db8:4242::11                       valid
2001:db8:bb::/64-128       65006 2001:db8:4242::10                       valid
2001:db8:bb::/64-128       65006 2001:db8:4242::11                       valid
2001:db8:cc::/64-128       65007 2001:db8:4242::10                       valid
2001:db8:cc::/64-128       65007 2001:db8:4242::11                       valid
2001:db8:dd::/64-128       65008 2001:db8:4242::10                       valid
2001:db8:dd::/64-128       65008 2001:db8:4242::11                       valid
2001:db8:ee::/64-128       65009 2001:db8:4242::10                       valid
2001:db8:ee::/64-128       65009 2001:db8:4242::11                       valid
2001:db8:ff::/64-128       65010 2001:db8:4242::10                       valid
2001:db8:ff::/64-128       65010 2001:db8:4242::11                       valid

  IPv4 records: 0
  IPv6 records: 18

Voici un exemple de route acceptée :

> show route protocol bgp table inet6 extensive all
inet6.0: 11 destinations, 11 routes (8 active, 0 holddown, 3 hidden)
2001:db8:bb::42/128 (1 entry, 0 announced)
        *BGP    Preference: 170/-101
                Next hop type: Router, Next hop index: 0
                Address: 0xd050470
                Next-hop reference count: 4
                Source: 2001:db8:42::a12
                Next hop: 2001:db8:42::a12 via em1.0, selected
                Session Id: 0x0
                State: <Active NotInstall Ext>
                Local AS: 65006 Peer AS: 65000
                Age: 12:11
                Validation State: valid
                Task: BGP_65000.2001:db8:42::a12+179
                AS path: 65006 I
                Accepted
                Localpref: 100
                Router ID: 1.1.1.1

Une route refusée serait similaire avec comme état de validation invalid.

Configuration de BIRD⚓︎

BIRD est compatible à la fois avec les connexions TCP en clair et SSH. Configurons le pour utiliser SSH. Nous devons générer des paires de clefs pour le routeur ainsi que pour les validateurs (ils peuvent se partager la même paire de clefs). Nous devons aussi créer un fichier known_hosts pour BIRD :

(validatorX)$ ssh-keygen -qN "" -t rsa -f /etc/gortr/ssh_key
(validatorX)$ echo -n "validatorX:8283 " ; \
              cat /etc/bird/ssh_key_rtr.pub
validatorX:8283 ssh-rsa AAAAB3[…]Rk5TW0=
(leaf1)$ ssh-keygen -qN "" -t rsa -f /etc/bird/ssh_key
(leaf1)$ echo 'validator1:8283 ssh-rsa AAAAB3[…]Rk5TW0=' >> /etc/bird/known_hosts
(leaf1)$ echo 'validator2:8283 ssh-rsa AAAAB3[…]Rk5TW0=' >> /etc/bird/known_hosts
(leaf1)$ cat /etc/bird/ssh_key.pub
ssh-rsa AAAAB3[…]byQ7s=
(validatorX)$ echo 'ssh-rsa AAAAB3[…]byQ7s=' >> /etc/gortr/authorized_keys

GoRTR a besoin d’arguments supplémentaires pour autoriser les connexions via SSH :

$ gortr -refresh=600 -verify=false -checktime=false \
      -cache=http://127.0.0.1/rpki.json \
      -ssh.bind=:8283 \
      -ssh.key=/etc/gortr/ssh_key \
      -ssh.method.key=true \
      -ssh.auth.user=rpki \
      -ssh.auth.key.file=/etc/gortr/authorized_keys
INFO[0000] Enabling ssh with the following authentications: password=false, key=true
INFO[0000] New update (7 uniques, 8 total prefixes). 0 bytes. Updating sha256 hash  -> 68a1d3b52db8d654bd8263788319f08e3f5384ae54064a7034e9dbaee236ce96
INFO[0000] Updated added, new serial 1

Ensuite, configurons BIRD pour utiliser ces serveurs de validation :

roa6 table ROA6;
template rpki VALIDATOR {
   roa6 { table ROA6; };
   transport ssh {
     user "rpki";
     remote public key "/etc/bird/known_hosts";
     bird private key "/etc/bird/ssh_key";
   };
   refresh keep 30;
   retry keep 30;
   expire keep 3600;
}
protocol rpki VALIDATOR1 from VALIDATOR {
   remote validator1 port 8283;
}
protocol rpki VALIDATOR2 from VALIDATOR {
   remote validator2 port 8283;
}

Contrairement à JunOS, BIRD ne dispose pas d’une fonction permettant d’utiliser uniquement un sous-ensemble de validateurs. Par conséquent, nous ne configurons que deux validateurs. Par mesure de sécurité, en cas d’indisponibilité de la connexion, BIRD conservera les ROA pendant une heure.

Nous pouvons vérifier l’état des sessions RTR et le contenu de la base de données :

> show protocols all VALIDATOR1
Name       Proto      Table      State  Since         Info
VALIDATOR1 RPKI       ---        up     17:28:56.321  Established
  Cache server:     rpki@validator1:8283
  Status:           Established
  Transport:        SSHv2
  Protocol version: 1
  Session ID:       0
  Serial number:    1
  Last update:      before 25.212 s
  Refresh timer   : 4.787/30
  Retry timer     : ---
  Expire timer    : 3574.787/3600
  No roa4 channel
  Channel roa6
    State:          UP
    Table:          ROA6
    Preference:     100
    Input filter:   ACCEPT
    Output filter:  REJECT
    Routes:         9 imported, 0 exported, 9 preferred
    Route change stats:     received   rejected   filtered    ignored   accepted
      Import updates:              9          0          0          0          9
      Import withdraws:            0          0        ---          0          0
      Export updates:              0          0          0        ---          0
      Export withdraws:            0        ---        ---        ---          0

> show route table ROA6
Table ROA6:
    2001:db8:11::/64-128 AS65006  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)
    2001:db8:11::/64-128 AS65009  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)
    2001:db8:aa::/64-128 AS65005  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)
    2001:db8:bb::/64-128 AS65006  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)
    2001:db8:cc::/64-128 AS65007  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)
    2001:db8:dd::/64-128 AS65008  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)
    2001:db8:ee::/64-128 AS65009  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)
    2001:db8:ff::/64-128 AS65010  [VALIDATOR1 17:28:56.333] * (100)
                                  [VALIDATOR2 17:28:56.414] (100)

Comme dans le cas de JunOS, un acteur malveillant pourrait essayer de contourner la validation en construisant un chemin où le dernier AS est l’AS légitime. BIRD est suffisamment flexible pour nous permettre d’utiliser n’importe quel AS pour vérifier le préfixe IP. Au lieu de vérifier l’AS d’origine, nous lui demandons de vérifier l’AS du serveur avec cette fonction, sans regarder le chemin :

function validated(int peeras) {
   if (roa_check(ROA6, net, peeras) != ROA_VALID) then {
      print "Ignore invalid ROA ", net, " for ASN ", peeras;
      reject;
   }
   accept;
}

L’instance BGP est alors configurée en utilisant cette fonction comme politique d’import :

protocol bgp PEER1 {
   local as 65100;
   neighbor 2001:db8:42::a10 as 65005;
   connect delay time 30;
   ipv6 {
      import keep filtered;
      import where validated(65005);
      # export …;
   };
}

Il est possible de voir les routes rejetées avec show route filtered. Toutefois BIRD ne stocke dans les routes aucune information à propos de la validation. Il est aussi possible de consulter les journaux :

2019-07-31 17:29:08.491 <INFO> Ignore invalid ROA 2001:db8:bb::40:/126 for ASN 65005

Actuellement, BIRD ne réévalue pas les préfixes lorsque les ROA sont mises à jour. Des travaux sont en cours pour y remédier. Si cette fonctionnalité est importante pour vous, jetez un œil sur FRR : il supporte également le protocole RTR et déclenche une reconfiguration des sessions BGP lorsque les ROA sont mis à jour.

Mise à jour (11.2019)

Cette limitation de BIRD a un autre inconvénient : si les ROA ne sont pas chargées lorsque la connexion BGP est établie, certaines routes seront rejetées car inconnues. C’est pour cette raison qu’une directive connect delay time est ajoutée à la configuration proposée.


  1. Notamment, le flux de données et le plan de contrôle sont séparés. Un nœud peut se retirer du réseau en avertissant ses pairs sans provoquer la perte d’un seul paquet. ↩︎

  2. Les gens utilisent souvent les ensembles d’AS, comme AS-APPLE dans cet exemple, car ils sont pratiques si vous avez plusieurs numéros d’AS ou des clients. Cependant, rien n’empêche actuellement un acteur malhonnête d’ajouter des numéros d’AS arbitraires à son ensemble d’AS↩︎

  3. Nous utilisons des numéros d’AS sur 16 bits pour la lisibilité. Comme nous avons besoin d’attribuer un numéro AS différent pour chaque serveur, dans un déploiement réel, nous utiliserions des numéros d’AS sur 32 bits. ↩︎

  4. Cette restriction empêche également d’ajouter son propre numéro d’ASN pour diminuer la priorité d’un chemin. Une alternative moderne est l’utilisation de la communauté d’arrêt planifiée, GRACEFUL_SHUTDOWN↩︎

  5. Les routeurs Cisco et FRR vérifient le premier AS par défaut. C’est une valeur paramétrable pour permettre l’utilisation de serveurs de routes : ils distribuent des préfixes pour le compte d’autres routeurs. ↩︎

Partager cet article
