OPL2LPT : une carte son AdLib sur port parallèle

Vincent Bernat

La carte son AdLib était la pre­mière carte son en vogue pour les IBM PC (avant cela, nous étions choyés par le son du haut-par­leur in­terne). Connec­tée à un slot ISA 8 bits, elle est équi­pée d’une puce Ya­maha YM3812, aussi connue sous le nom d’OPL2. Cette puce peut pi­lo­ter 9 ca­naux so­nores dont les ca­rac­té­ris­tiques sont af­fi­nées grâce à 244 re­gistres.

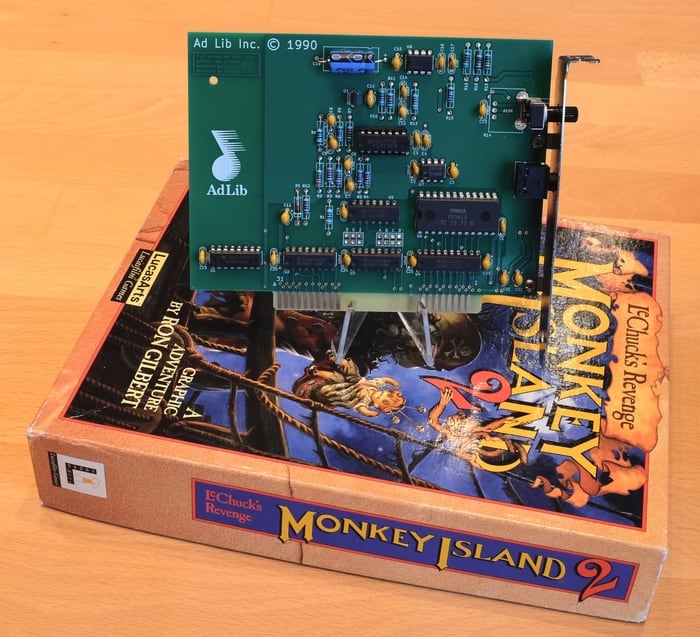

Carte son AdLib
Une copie d’une carte son AdLib par Monotech. La puce OPL2 se situe dans le coin inférieur droit. Les différences notables avec l’originale comprennent le potentiomètre de volume, qui devrait avoir un corps bleu et plus large, et les résistances métalliques à la place des résistances au carbone.

J’en avais une mais je l’ai éga­rée. Les mo­dèles dis­po­nibles sur eBay sont as­sez rares et chers. Il est pos­sible d’en fa­bri­quer une soi-même (soit celle de Ser­gey, soit cette re­pro­duc­tion fi­dèle). Ce­pen­dant, un port ISA est tou­jours né­ces­saire. L’ima­gi­na­tion dé­bor­dante de cer­tains pas­sion­nés peut en­core ai­der ici. Par exemple, vous pou­vez com­bi­ner la carte pro­ces­seur Xi 8088 de Ser­gey avec son fond de pa­nier ISA 8 bits, sa carte Su­per VGA et sa carte XT-CF-Lite pour ob­te­nir votre propre PC com­pa­tible IBM va­gue­ment mo­derne. Vous pou­vez éga­le­ment je­ter un œil sur la carte son AdLib sur un port pa­ral­lèle de Ra­phaël Assénat.

La carte son OPL2LPT#

Ré­cem­ment, Da­vid Mur­ray a pu­blié une vi­déo sur une carte son AdLib pour port pa­ral­lèle, l’OPL2LPT. Bien que les cartes mères ac­tuelles n’aient plus de port pa­ral­lèle, il est fa­cile d’en ajou­ter un au for­mat PCI-Ex­press. J’ai donc acheté une OPL2LPT pré-as­sem­blée et quelques jours plus tard, elle était dans ma boîte à lait :

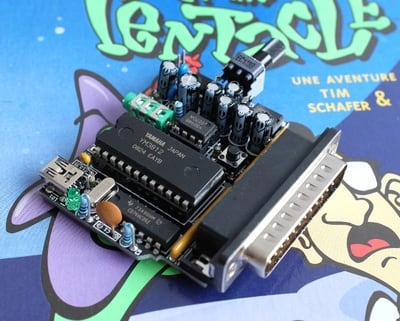

Carte son OPL2LPT
La carte son OPL2LPT sur une boîte du jeu « Day of the Tentacle » pour indiquer l’échelle.

Mise à jour (03.2018)

Vous pou­vez éga­le­ment ache­ter un boî­tier pour l’OPL2LPT. Après avoir écrit cet ar­ticle, on m’en a offert un:

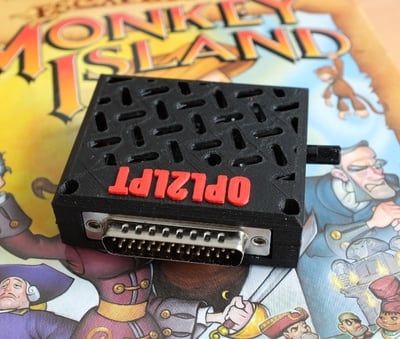

Boîtier pour l'OPL2LPT
La carte son OPL2LPT dans son boîtier imprimé en 3D, posé sur une boîte du jeu « Monkey Island 4 ».

Mise à jour (07.2018)

L’OPL3LPT est éga­le­ment dis­po­nible avec une concep­tion si­mi­laire mais uti­li­sant une puce OPL3.

Tel que conçu, ce pé­ri­phé­rique se branche sur un port pa­ral­lèle ISA (ac­ces­sible à l’adresse 0x378). Il faut en­suite char­ger un pi­lote pour DOS (qui va in­ter­cep­ter les ap­pels vers l’adresse de la carte AdLib) puis exé­cu­ter un jeu com­pa­tible avec l’AdLib. Bien qu’il soit cor­rec­te­ment pris en charge par Li­nux, le port pa­ral­lèle PCI-Ex­press ne fonc­tionne pas comme son équi­valent ISA. QEMU est li­vré avec une ému­la­tion du port pa­ral­lèle mais, en rai­son de pro­blèmes de syn­chro­ni­sa­tion, ne peut pas pi­lo­ter cor­rec­te­ment l’OPL2LPT. Par contre, l’ému­la­tion de VirtualBox est suf­fisante1.

Sous Li­nux, l’OPL2LPT se pro­gramme presque comme une vé­ri­table AdLib. Le bout de code ci-des­sous per­met d’écrire une va­leur dans un des re­gistres :

static void lpt_write(uint8_t data, uint8_t ctrl) {
  ieee1284_write_data(port, data);
  ieee1284_write_control(port, (ctrl | C1284_NINIT) ^ C1284_INVERTED);
  ieee1284_write_control(port,  ctrl                ^ C1284_INVERTED);
  ieee1284_write_control(port, (ctrl | C1284_NINIT) ^ C1284_INVERTED);
}

void opl_write(uint8_t reg, uint8_t value) {
  lpt_write(reg, C1284_NSELECTIN | C1284_NSTROBE);
  usleep(4); // 3.3 microseconds

  lpt_write(value, C1284_NSELECTIN);
  usleep(23);
}

Pour uti­li­ser « na­ti­ve­ment » l’OPL2LPT, j’ai mo­di­fié les pro­grammes suivants :

  • ScummVM, un ému­la­teur pour d’an­ciens jeux d’aven­ture, no­tam­ment ceux de Lucas­Arts — rustine2 ;
  • QEMU, un ému­la­teur gé­né­rique et ra­pide — rus­tine avec une ému­la­tion mi­ni­ma­liste des mi­nu­te­ries et les tem­po­ri­sa­tions co­dées en dur 🙄 ;
  • DOSBox, un ému­la­teur x86 in­té­grant DOS — rus­tine avec une ému­la­tion com­plète des mi­nu­te­ries et un fil d’exé­cu­tion dédié3.

Vous pou­vez com­pa­rer les ré­sul­tats sur l’in­tro­duc­tion du jeu In­diana Jones et la der­nière croi­sade dans la vi­déo suivante4 :

  • 0:00, DOSBox avec une ému­la­tion du haut-par­leur interne ;
  • 0:58, DOSBox avec une ému­la­tion de l’AdLib ;
  • 1:51, VirtualBox avec l’OPL2LPT (sur un port pa­ral­lèle émulé) ;
  • 2:42, ScummVM mo­di­fié avec l’OPL2LPT ;
  • 3:33, QEMU mo­di­fié avec l’OPL2LPT ;
  • 4:24, DOSBox mo­di­fié avec l’OPL2LPT ;
  • 5:17, DOSBox mo­di­fié avec une ver­sion amé­lio­rée de l’ému­la­teur OPL3 (Nu­ked OPL3) ;
  • 6:10, ScummVM avec la piste CD (ver­sion FM Towns).

Je vous laisse ju­ger de la qua­lité de chaque op­tion ! Vous pou­vez vous pro­cu­rer l’OPL2LPT l’OPL3LPT de­puis l’Eu­rope via Ser­da­shop ou de­puis l’Amé­rique du Nord via The 8-Bit Guy.

Mise à jour (11.2026)

La RetroWave OPL3 Ex­press est une carte son si­mi­laire mais sur le bus USB. Mal­heu­reu­se­ment, elle ne semble plus dis­ponible !

Annexes#

Indiana Jones et le mystère de l’Atlantide#

Voici une autre vi­déo avec l’in­tro­duc­tion de In­diana Jones et le mys­tère de l’At­lan­tide, pu­blié en 1992, tour­nant dans DOSBox avec l’OPL2LPT. C’est le se­cond jeu uti­li­sant le sys­tème de son iMUSE : la mu­sique est syn­chro­ni­sée avec l’ac­tion et les tran­si­tions se font en toute trans­pa­rence. Par­ti­cu­liè­re­ment no­va­teur pour l’époque !

Monkey Island 2#

Le pre­mier jeu uti­li­sant iMuse est Mon­key Is­land 2, pu­blié en 1991. La vi­déo ci-des­sous montre les pre­mières mi­nutes du jeu tour­nant dans DOSBox avec l’OPL2LPT.

No­tam­ment, à 5:33, quand Guy­brush se trouve à Wood­tick, une sym­pa­thique ville de Scabb Is­land, la mu­sique joue au­tour d’un thème prin­ci­pal et d’une va­ria­tion avec un ins­tru­ment dif­fé­rent pour chaque en­droit, sans ja­mais s’in­terrompre.

Enregistrement des vidéos#

Avec une carte vi­déo VGA, de nom­breux jeux uti­lisent le Mode 13h, un mode 256 cou­leurs avec une ré­so­lu­tion de 320×200. Sur un écran 4:3, ce mode n’af­fiche pas de pixels car­rés: ils sont éti­rés ver­ti­ca­le­ment par un fac­teur de 1,2.

Les vi­déos pré­cé­dentes ont été en­re­gis­trées avec FFmpeg (puis édi­tées avec Blen­der). Il pro­pose de très nom­breux filtres per­met­tant d’au­to­ma­ti­ser la cap­ture et une par­tie du mon­tage. Voici un exemple :

FONT="font=Monkey Island 1991 refined:
      fontcolor=OrangeRed:
      fontsize=16:
      x=w-text_w-10"
ffmpeg -y \
  -thread_queue_size 64 \
  -f x11grab -draw_mouse 0 -r 30 -s 640x400 -i :0+844,102 \
  -thread_queue_size 64 \
  -f pulse -ac 1 -i default \
  -filter_complex "[0:v]pad=854:400:0:0,
       drawtext=${FONT}:y= 10:text=Indiana Jones 3,
       drawtext=${FONT}:y= 34:text=Intro,
       drawtext=${FONT}:y=100:text=DOSBox,
       drawtext=${FONT}:y=124:text=VGA,
       drawtext=${FONT}:y=148:text=PC speaker,
       scale=854:480:flags=neighbor[game];
       [1:a]volumedetect;
       [1:a]showwaves=s=214x100:colors=OrangeRed:scale=lin[waves];
       [1:a]showcqt=s=214x100[spectrum];
       [waves][spectrum]vstack[vis];
       [game][vis]overlay=x=640:y=280" \
  -pix_fmt yuv420p -c:v libx264 -qp 0 -preset ultrafast \
  indy3-dosbox-pcspkr.mkv

La par­tie in­té­res­sante est l’ar­gu­ment filter_​complex. La vi­déo cap­tu­rée passe du for­mat 640×400 au for­mat 854×400 sans éti­re­ment comme pre­mière étape d’adap­ta­tion au for­mat 16:95. En uti­li­sant la fonte The Se­cret Font of Mon­key Is­land, du texte est ajouté sur la droite de la vi­déo. Le ré­sul­tat est en­suite étiré vers du 854×480 pour ob­te­nir le for­mat fi­nal. Le flux vi­déo cor­res­pon­dant est nommé game. Dans un deuxième temps, la piste au­dio est uti­li­sée pour construire deux vi­sua­li­sa­tions : une vue d’os­cil­lo­scope et un spec­tro­gramme. Elles sont pla­cées ver­ti­ca­le­ment et le ré­sul­tat est nommé vis. La der­nière étape est de su­per­po­ser les deux flux pré­cédents.
